Kratka rasprava o kapacitivnim zaslonima, površinskim kapacitivnim zaslonima osjetljivim na dodir i projektiranim kapacitivnim zaslonima osjetljivim na dodir

Što je aCapacitivanSekran?

Ploča osjetljiva na dodir (TP), također poznata kao "zaslon osjetljiv na dodir" ili "ploča osjetljiva na dodir", oslanja se na tehnologiju senzora dodira za unos informacija. Prema različitim principima rada, zasloni osjetljivi na dodir mogu se podijeliti u kategorije otpornih, kapacitivnih, optičkih, ultrazvučnih i elektromagnetskih indukcija.

Kapacitivni zasloni osjetljivi na dodir postali su trenutni mainstream tehnološki proizvod zbog svoje visoke osjetljivosti, dobre propusnosti svjetla, velike stabilnosti i dugog vijeka trajanja. Njegov princip rada je osjetiti električnu struju ljudskog tijela. Njegova glavna značajka je da može postići višestruki dodir, postići 99% točnosti i imati osjetljivu brzinu odziva. Podržava višestruki dodir i naširoko se koristi u područjima kao što su pametna potrošačka elektronika, industrijska medicinska oprema, pametni domovi, uredska oprema i automobilska elektronika. Kapacitivni zasloni uglavnom se dijele u dvije kategorije: površinski kapacitivni i projicirani kapacitivni.

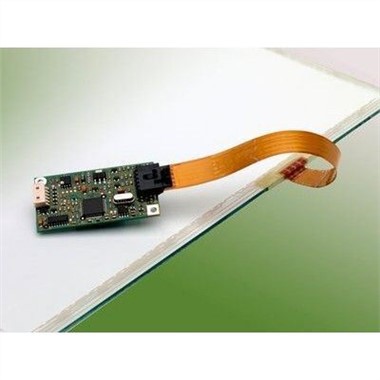

PovršinskiCapacitivanTjaoSzaslon

Struktura površinskog kapacitivnog zaslona osjetljivog na dodir je nanošenje prozirnog vodljivog premaza na staklenu podlogu, a zatim dodavanje zaštitnog premaza na vodljivi premaz. Njegov princip rada je: elektrode su postavljene na četiri kuta stakla, a isti fazni napon se primjenjuje na četiri kuta, stvarajući jednolično električno polje na površini stakla. Kada prst dotakne staklenu površinu, struja će teći kroz prst iz četiri kuta stakla, a udio struje koja teče iz četiri kuta će se mjeriti kako bi se odredilo specifično mjesto dodirne točke. Izmjerena vrijednost struje obrnuto je proporcionalna udaljenosti od točke dodira do četiri kuta.Saznajte više

ProjektiranoCapacitivanTjaoSzaslon

U usporedbi s površinskim kapacitivnim zaslonima osjetljivim na dodir, projicirani kapacitivni zasloni osjetljivi na dodir obično se koriste u manjim veličinama. Unutarnja struktura uključuje tiskanu ploču integriranu s IC čipom za obradu podataka, s mnogo prozirnih slojeva elektroda u uzorku, a površina je prekrivena slojem izolacije. stakleni ili plastični poklopac. Kada se prst približi površini zaslona osjetljivog na dodir, elektrostatički kapacitet se mijenja istovremeno među više elektroda. Mjerenjem omjera između ovih struja može se točno odrediti položaj kontakta. U isto vrijeme, projicirana kapacitivna tehnologija ima dvije metode senzora, naime vrstu mreže i vrstu linije.Saznajte više

PovršinskiCapacitivanTjaoSzaslon VSPprojiciranCapacitivanTjaoSzaslon
